سیستم RO (اسمز معکوس) چیست
سیستم RO (اسمز معکوس) (Reverse Osmosis یا RO) یک فناوری پیشرفته تصفیه آب است که با استفاده از فشار، آب را از میان یک غشای نیمه تراوا (semi-permeable membrane) عبور می دهد تا آلاینده ها، نمک های محلول، فلزات سنگین، باکتری ها و سایر مواد جامد محلول از آب جدا شوند. غشای RO بهگونه ای طراحی شده است که آب را با نرخ عبور بالاتر نسبت به بسیاری از مواد محلول عبور داده و بخش عمده ای از نمک ها و مواد محلول را در جریان تغلیظ شده نگه می دارد.
اسمز (Osmosis) چیست
اسمز یک فرآیند طبیعی است که در آن آب از محلولی با غلظت نمک کمتر به محلولی با غلظت نمک بیشتر از طریق غشای نیمه تراوا حرکت می کند تا تعادل غلظتی برقرار شود.
اگر به محلول غلیظ فشاری بیشتر از فشار اسمزی وارد شود، جهت حرکت آب برعکس می شود که به آن اسمز معکوس (Reverse Osmosis) گفته می شود.
اصل و مبنای علمی سیستم RO (اسمز معکوس)
برای فهم اسمز معکوس، باید ابتدا خود پدیده «اسمز» را درک کرد. اسمز حرکت طبیعی آب از ناحیه با غلظت پایین به ناحیه با غلظت بالا از میان یک غشای نیمه تراوا است. در RO این فرآیند برعکس می شود: با اعمال فشار روی سمت آب نمک دار (غلیظ)، آب مجبور می شود از غشا عبور کند و تقریباً تمام نمک های محلول در جریان پس زده (reject) باقی می مانند. میزان فشار لازم به غلظت نمک آب ورودی بستگی دارد.
خروجی نهایی به دو جریان تقسیم می شود: آب خالص شده (permeate) و آب پس زده و پرآلاینده (concentrate/reject) که به فاضلاب یا مسیر دفع هدایت می شود.
سیستم RO (اسمز معکوس) برای چه نوع آب هایی استفاده می شود
- آب چاه
- آب شهری
- آب لب شور
- آب دریا
- پساب تصفیه شده
- آب صنعتی
نحوه عملکرد سیستم RO (اسمز معکوس)
آب می تواند از منابع مختلف تأمین شود:
- آب چاه
- آب شهری
- آب رودخانه
- آب دریا
- پساب تصفیه شده
مرحله دوم: پیش تصفیه
پیش تصفیه از مهم ترین مراحل است و هدف آن جلوگیری از گرفتگی، رسوب گذاری و تخریب غشا است. معمولاً شامل:
- فیلتر شنی (حذف مواد معلق)
- فیلتر کربنی (حذف کلر و مواد آلی)
- فیلتر کارتریجی (۵ یا ۱ میکرون)
- تزریق آنتی اسکالانت
- تنظیم pH (در صورت نیاز)
مرحله سوم: پمپ فشار قوی
پمپ فشار لازم را برای عبور آب از غشا فراهم می کند.
مرحله چهارم: عبور از غشا
غشای نیمه تراوا تنها اجازه عبور مولکول های آب را می دهد و بخش عمده ای از آلاینده ها را نگه می دارد.
مرحله پنجم: تولید دو جریان
پس از عبور از غشا، دو جریان ایجاد می شود:
۱. آب تصفیه شده (Permeate)
- دارای TDS پایین
- مناسب برای شرب، صنعت و تولید آب خالص
۲. جریان تغلیظ شده (Concentrate یا Brine)
- حاوی نمک ها و آلاینده های حذف شده
- به سیستم دفع یا بازیافت هدایت می شود
نحوه عملکرد سیستم RO (اسمز معکوس)
انواع سیستم RO (اسمز معکوس) بر اساس کاربرد
۱. RO آب لب شور (Brackish Water RO – BWRO)
ویژگی ها:
- مناسب برای آب چاه و آب های لب شور
- فشار کاری کمتر
- مصرف انرژی پایین تر
- رایج ترین نوع در صنایع
۲. RO آب دریا (Seawater RO – SWRO)
ویژگی ها:
- فشار کاری بالا
- غشاهای مقاوم تر
- حذف بیش از ۹۹٪ نمک ها
- استفاده در واحدهای نمک زدایی
۳. RO آب فوق خالص
کاربردها:
- صنایع دارویی
- الکترونیک
- تولید نیمه هادی
- نیروگاه ها
معمولاً همراه با:
- EDI
- Mixed Bed
- UV
- فیلتر نهایی
۴. RO خانگی
مشخصات:
- ظرفیت ۵۰ تا ۴۰۰ گالن در روز
- معمولاً ۵ تا ۸ مرحله ای
- دارای مخزن ذخیره
۵. RO صنعتی
ظرفیت:
- از چند مترمکعب تا هزاران مترمکعب در روز
کاربرد:
- صنایع غذایی
- پتروشیمی
- نیروگاه
- داروسازی
- نساجی
- فولاد
- تولید آب دیگ بخار
اجزای سیستم RO (اسمز معکوس)
- مخزن آب خام
- پمپ تغذیه
- فیلتر شنی
- فیلتر کربنی
- فیلتر کارتریجی
- سیستم تزریق آنتی اسکالانت
- سیستم تنظیم pH در صورت نیاز
- پمپ فشار قوی
- پرشر وسل
- ممبران RO
- فلومتر
- فشارسنج
- شیرهای کنترل
- تابلو برق
- PLC
- TDS متر / EC متر
- سیستم شست و شوی CIP
- مخزن آب تصفیه شده
- سیستم مدیریت Reject
انواع غشا و ماژول RO (از نظر ساختار مهندسی)
از نظر ساختار و نحوه آرایش غشا، ماژول های مورد استفاده در فرآیندهای غشایی را می توان به چهار پیکربندی اصلی صفحهای-قابی (Plate-and-Frame)، لولهای (Tubular)، مارپیچی (Spiral Wound) و فیبر توخالی (Hollow Fiber) تقسیم کرد. در سیستم های اسمز معکوس صنعتی، ماژول های مارپیچی به دلیل تراکم سطح غشایی بالا، طراحی فشرده و هزینه مناسب، رایج ترین پیکربندی هستند.
1. ماژول مارپیچی (Spiral Wound)
ماژول مارپیچی از چند لایه غشای مسطح، لایههای فاصله گذار و یک لوله مرکزی جمع آوری آب تصفیه شده تشکیل می شود. این مجموعه بهصورت مارپیچی حول لوله مرکزی پیچیده شده و آب خوراک در امتداد سطح غشا جریان پیدا می کند. آب عبوری از غشا بهوسیله لایه جمع آوری پرمیت به لوله مرکزی منتقل می شود، در حالی که بخش عمده نمک ها و مواد محلول در جریان تغلیظ شده باقی می ماند.
مهمترین مزایای Spiral Wound عبارتاند از:
- سطح غشایی زیاد در حجم نسبتاً کم
- طراحی فشرده و اشغال فضای کمتر
- هزینه مناسب نسبت به سطح غشایی فراهم شده
- کاربرد گسترده در سیستم های RO صنعتی
- قابلیت استفاده در سیستم های BWRO و SWRO
- امکان قرارگیری چندین المان غشایی در یک Pressure Vessel
ماژول های مارپیچی در بسیاری از سیستمهای RO آب چاه، آب لب شور، آب شهری و آب دریا مورد استفاده قرار می گیرند. با این حال، عملکرد مناسب و عمر مفید این ممبران ها به پیش تصفیه صحیح، کنترل رسوب گذاری (Scaling)، کنترل گرفتگی (Fouling) و بهره برداری مناسب وابسته است.
2. ماژول فیبر توخالی (Hollow Fiber)
در این نوع، غشا به شکل تعداد زیادی الیاف توخالی بسیار ظریف در یک ماژول قرار می گیرد. این ساختار می تواند تراکم بسته بندی و سطح غشایی بالایی ایجاد کند، اما بسته به نوع کاربرد و مشخصات آب خوراک، ممکن است نسبت به گرفتگی و آسیب مکانیکی حساس تر باشد.
ماژول های فیبر توخالی در برخی کاربردهای غشایی مورد استفاده قرار می گیرند، اما در RO صنعتی امروزی، Spiral Wound پیکربندی غالب محسوب می شود.
3. ماژول صفحهای-قابی (Plate-and-Frame)
در این ساختار، صفحات غشایی به صورت لایه ای در یک قاب یا مجموعه نگهدارنده قرار می گیرند. یکی از مزیت های این طراحی، دسترسی نسبتاً آسان به اجزای غشایی و امکان سرویس یا تعویض ماژول ها است.
ساختار کانال جریان در این نوع میتواند برای برخی سیالات دارای پتانسیل گرفتگی بالا مناسب باشد. با این حال، در مقایسه با Spiral Wound معمولاً تراکم سطح غشایی پایینتر و فضای موردنیاز بیشتری دارد و به همین دلیل در سیستم های متداول RO صنعتی کمتر مورد استفاده قرار می گیرد.
4. ماژول لوله ای (Tubular)
در ماژول های لولهای، غشا روی سطح داخلی یا خارجی لولهها قرار می گیرد و خوراک از داخل کانال های نسبتاً بزرگ عبور می کند. به دلیل باز بودن کانال جریان و قطر نسبتاً زیاد مسیر عبور، این پیکربندی برای خوراک های دارای مواد جامد معلق، ویسکوزیته بالا یا پتانسیل گرفتگی زیاد مناسب تر است.
یکی از مزایای مهم این ساختار، امکان انجام روش های مختلف شست و شو و تمیزکاری است؛ هرچند معمولاً نسبت به Spiral Wound سطح غشایی کمتری در واحد حجم فراهم می کند و هزینه سرمایه گذاری آن می تواند بیشتر باشد.
انواع ممبران سیستم RO (اسمز معکوس)
| نوع | کاربرد |
|---|---|
| Spiral Wound | رایج ترین نوع |
| Hollow Fiber | برخی کاربردهای خاص |
| Tubular | فاضلاب های آلوده |
| Flat Sheet | آزمایشگاهی |

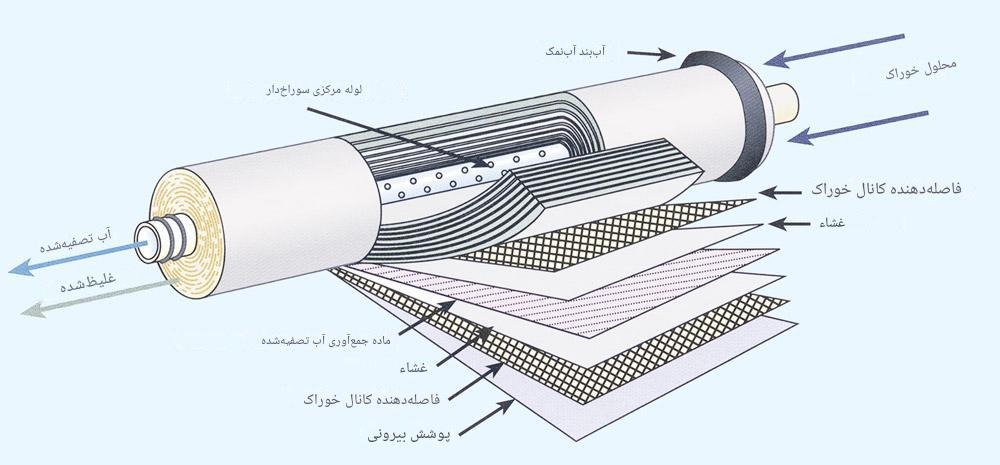

ساختار ممبران RO
آلاینده های قابل حذفت توسط سیستم RO (اسمز معکوس)
| آلاینده | راندمان حذف |
|---|---|
| TDS | 95–99.5% |
| سدیم | 95–99% |
| کلسیم | 98–99% |
| منیزیم | 98–99% |
| نیترات | 90–98% |
| آرسنیک | 90–99% |
| سرب | بیش از 95% |
| فلوراید | 85–95% |
| باکتری ها | بیش از 99.9% |
| ویروس ها | بیش از 99% |
قیمت سیستم RO (اسمز معکوس)
هزینه ساخت یک سیستم RO (اسمز معکوس) (Reverse Osmosis – RO) به عوامل متعددی وابسته است. مهم ترین عامل تعیین کننده قیمت، کیفیت آب خام و کیفیت آب خروجی مورد نیاز است، زیرا این دو عامل مستقیماً بر انتخاب ممبران، فشار کاری، تجهیزات پیش تصفیه و ظرفیت سیستم تأثیر می گذارند. در ادامه، مهم ترین پارامترهای مؤثر بر قیمت سیستم RO شرح داده شده اند.
1- ظرفیت تولید آب
2- کیفیت آب خام (بهویژه TDS، سختی، SDI و سیلیس)
3- کیفیت آب خروجی مورد نیاز
4- نوع آب (آب شهری، چاه، لب شور یا دریا)
5- تعداد و برند ممبران ها
6- فشار کاری و نوع پمپ فشار قوی
7- تجهیزات پیشتصفیه
8- جنس تجهیزات و لوله کشی
9- سطح اتوماسیون و کنترل
10- وجود سیستم شستشوی CIP
11- میزان بازیابی آب (Recovery)
12- برند و کیفیت تجهیزات
جهت مشاوره و استعلام قیمت انواع سیستم RO (اسمز معکوس) با کارشناسان شرکت کیمیا زیست در ارتباط باشید.
ساخت سیستم RO (اسمز معکوس)
شرکت کیمیا زیست در زمینه طراحی، ساخت و اجرای سیستم RO (اسمز معکوس) فعالیت می کند. سیستم های RO بر اساس کیفیت آب خام، ظرفیت تولید، میزان TDS، کیفیت آب موردنیاز و شرایط بهره برداری پروژه طراحی و ساخته می شوند.
