پکینگ مدیا معلق چیست

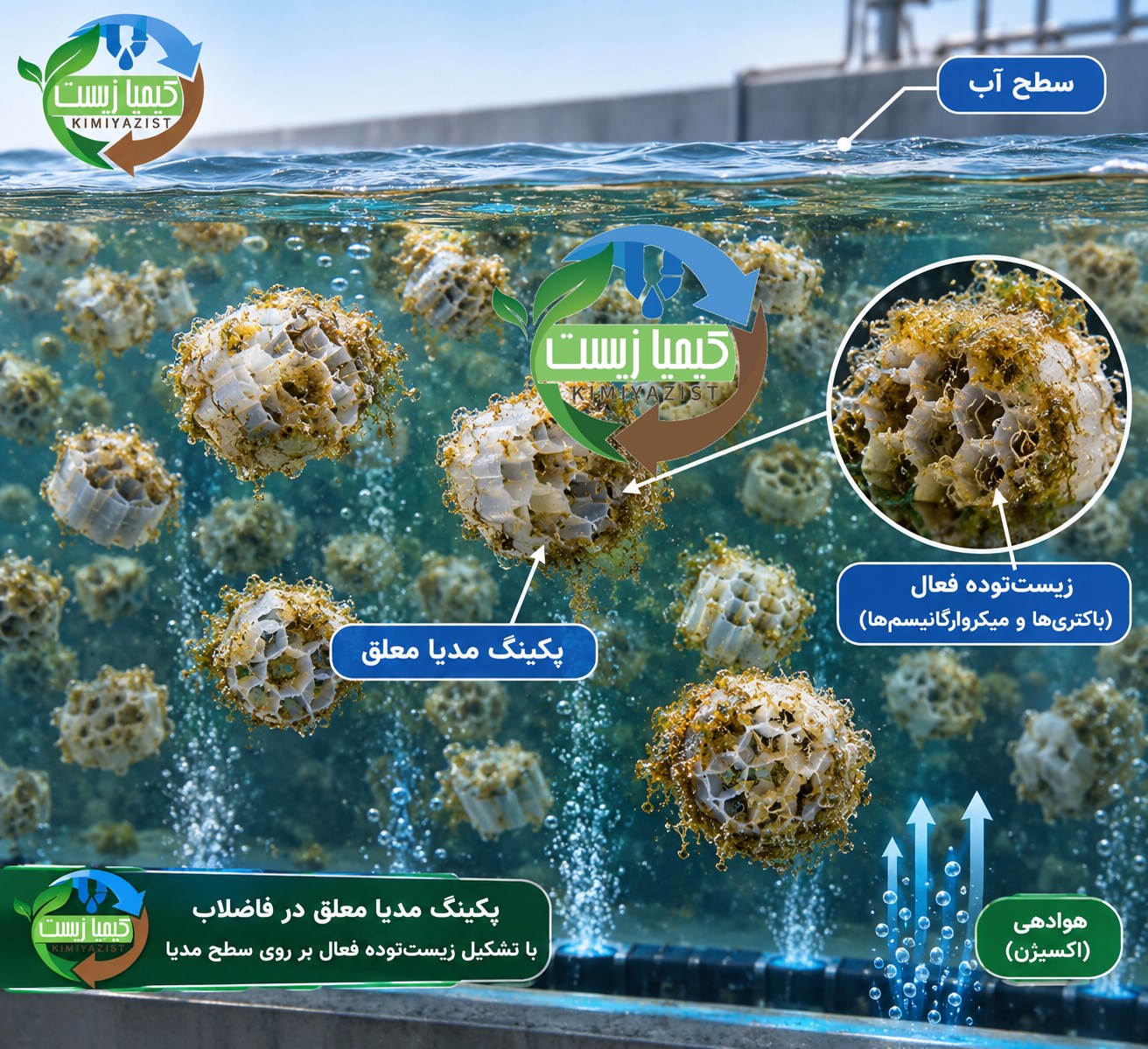

پکینگ مدیا معلق یا Suspended Carrier Media به قطعاتی گفته می شود که داخل راکتور بیولوژیکی قرار گرفته و در زمان بهره برداری به صورت آزادانه در حجم فاضلاب حرکت می کنند.
سطح این قطعات محل استقرار میکروارگانیسم هاست. پس از راه اندازی، باکتری ها و سایر میکروارگانیسم های مناسب به سطح مدیا متصل شده و به تدریج یک ساختار زیستی موسوم به بیوفیلم (Biofilm) ایجاد می کنند.
بنابراین در یک راکتور دارای مدیای معلق، بخشی از ظرفیت تصفیه به وسیله زیست توده ای انجام می شود که به سطح Carrier متصل است.
این ویژگی باعث می شود بتوان مقدار قابل توجهی زیست توده فعال را در حجم نسبتاً محدودی از راکتور نگهداری کرد.
در سیستم MBBR، مدیا توسط هوادهی یا اختلاط در حرکت نگه داشته می شود. مطالعات فنی نشان داده اند که هندسه، تخلخل، سطح ویژه، جنس و ویژگی های سطحی Carrier بر تشکیل بیوفیلم و عملکرد تصفیه اثر مستقیم دارند.
تفاوت پکینگ مدیا معلق با پکینگ مدیا ثابت
یکی از مهم ترین تفاوت ها، نحوه قرارگیری مدیا داخل راکتور است.
در پکینگ مدیا ثابت، مدیا در داخل مخزن نصب شده و فاضلاب از میان ساختار آن عبور می کند. در مقابل، در سیستم دارای پکینگ مدیا معلق، Carrier آزادانه در حجم راکتور حرکت می کند.
این تفاوت باعث ایجاد رفتار هیدرودینامیکی متفاوتی می شود.
در مدیای معلق:
- سطح مدیا مرتباً با فاضلاب تماس پیدا می کند.
- لایه های اضافی بیوفیلم می توانند در اثر برش و برخورد کنترل شده جدا شوند.
- اختلاط مناسب می تواند انتقال اکسیژن و مواد غذایی به بیوفیلم را بهبود دهد.
- قسمت داخلی مدیا می‌تواند محیط مناسبی برای نگهداری زیست توده ایجاد کند.
البته حرکت مدیا زمانی مفید است که اختلاط و هوادهی به درستی طراحی شده باشند. حرکت بیش از حد یا ناکافی هر دو می توانند عملکرد سیستم را کاهش دهند.
نقش بیوفیلم در پکینگ مدیا معلق
اصل عملکرد مدیای معلق به تشکیل بیوفیلم وابسته است.
در ابتدای راه‌اندازی، سطح مدیا تقریباً فاقد زیست توده قابل توجه است. با ورود فاضلاب و فراهم شدن شرایط مناسب، میکروارگانیسم ها به سطح Carrier متصل می شوند.
با گذشت زمان:
اتصال میکروارگانیسم ها ← تشکیل بیوفیلم ← رشد زیست توده ← مصرف مواد آلی و ترکیبات نیتروژنی
ضخامت بیوفیلم باید در یک محدوده مناسب باقی بماند. بیوفیلم بسیار نازک ممکن است ظرفیت زیستی کافی ایجاد نکند و بیوفیلم بیش از حد ضخیم نیز می تواند انتقال اکسیژن و مواد غذایی به لایه های داخلی را محدود کند.
بنابراین حرکت مدیا و نیروهای برشی داخل راکتور فقط برای اختلاط نیستند؛ بلکه در کنترل ساختار بیوفیلم نیز اهمیت دارند. مطالعات مربوط به MBBR نشان می دهند که نیروی برشی و ویژگی سطح Carrier بر ساختار و پایداری بیوفیلم اثر می گذارد.
سطح ویژه پکینگ مدیا معلق چیست؟
یکی از مهم ترین مشخصات فنی پکینگ مدیا، سطح ویژه (Specific Surface Area) است.
سطح ویژه معمولاً بر حسب مترمربع بر مترمکعب مدیا بیان می شود:
m²/m³
اما هنگام انتخاب مدیا باید بین سطح ویژه اسمی و سطح ویژه مؤثر یا محافظت شده تفاوت قائل شد.
سطح ویژه اسمی تمام سطح هندسی مدیا را در نظر می گیرد؛ در حالی که همه این سطح الزاماً در شرایط واقعی برای رشد و فعالیت بیوفیلم قابل استفاده نیست.
به همین دلیل، مقایسه دو مدیا صرفاً بر اساس عدد بزرگ تر سطح ویژه اسمی می تواند گمراه کننده باشد.
طراحی هندسی، تخلخل، سطح داخلی و امکان محافظت از بیوفیلم در برابر سایش، همگی بر سطح قابل استفاده تأثیر دارند. در یک مرور علمی جدید نیز بازه گسترده ای برای سطح ویژه Carrierهای مختلف گزارش شده و تأکید شده است که عملکرد فقط تابع مساحت نیست و شکل، جنس، زبری و تخلخل نیز اهمیت دارند.
آیا سطح ویژه بیشتر همیشه به معنی عملکرد بهتر است؟
خیر.
این تصور که «هرچه سطح ویژه بیشتر باشد، مدیا بهتر است» از نظر طراحی کامل نیست.
اگر افزایش سطح ویژه باعث شود:
- ضخامت دیواره کاهش شدید پیدا کند؛
- استحکام مکانیکی کم شود؛
- مدیا به راحتی تغییر شکل دهد؛
- اختلاط دشوار شود؛
- گرفتگی یا تجمع بیوفیلم افزایش یابد؛
- یا هزینه تولید به شکل غیرمنطقی افزایش پیدا کند،
ممکن است انتخاب چنین مدیایی اقتصادی و عملیاتی نباشد.
مدیای مناسب باید ترکیبی از سطح مؤثر، استحکام مکانیکی، تخلخل مناسب، قابلیت حرکت، مقاومت شیمیایی و عمر کاری را داشته باشد.
چرا پر کردن بیش از حد مخزن با مدیا مناسب نیست؟
در نگاه اول ممکن است تصور شود هرچه مقدار مدیا بیشتر باشد، سطح رشد میکروبی نیز بیشتر و در نتیجه راندمان تصفیه بالاتر خواهد بود.
اما در عمل، افزایش بیش از حد درصد پرشدگی می تواند باعث:
- کاهش فضای آزاد برای حرکت Carrier؛
- افزایش برخورد بین قطعات؛
- کاهش کیفیت اختلاط؛
- افزایش نیاز به انرژی اختلاط یا هوادهی؛
- ایجاد نقاط کم تحرک؛
- تجمع بیوفیلم در برخی قسمت ها؛
- و کاهش انتقال جرم
شود.
مطالعات مروری نیز نشان داده اند که درصد پرشدگی بالا می تواند بر اختلاط اثر منفی داشته باشد و مقدار بهینه باید با توجه به شرایط راکتور تعیین شود.
محاسبه مقدار مورد نیاز پکینگ مدیا
انتخاب مقدار مدیا باید از نیاز واقعی فرآیند شروع شود.
در یک طراحی مهندسی، ابتدا بار آلودگی مشخص می شود. برای مثال:
- دبی فاضلاب؛
- BOD5؛
- COD؛
- NH4-N؛
- TN؛
- دمای فاضلاب؛
- pH؛
- نسبت C/N؛
- و استاندارد خروجی.
سپس بر اساس فرآیند مورد نظر و نرخ بارگذاری سطحی مناسب، سطح بیوفیلم مورد نیاز تعیین می شود.
انتخاب پکینگ مدیا برای حذف BOD و COD
اگر هدف اصلی سیستم، حذف مواد آلی قابل تجزیه زیستی باشد، نوع مدیا باید متناسب با بار آلی و شرایط بیولوژیکی انتخاب شود.
در این شرایط معمولاً موارد زیر اهمیت بیشتری پیدا می کنند:
- سطح مؤثر رشد بیوفیلم؛
- امکان اختلاط مناسب؛
- مقاومت مکانیکی؛
- قابلیت کنترل ضخامت بیوفیلم؛
- و پایداری Carrier در طول بهره برداری.
در فاضلاب های صنعتی نیز پیش تصفیه اهمیت زیادی دارد. اگر فاضلاب دارای مقدار بالایی از روغن، چربی، مواد معلق یا ترکیبات سمی باشد، ورود مستقیم آن به راکتور مدیای معلق می تواند باعث اختلال در عملکرد بیوفیلم شود.
بنابراین مدیای معلق نباید جایگزین واحدهای پیش تصفیه ضروری مانند آشغال گیری، دانه گیری، چربی گیری، متعادل سازی یا تصفیه شیمیایی شود.
پکینگ مدیا معلق برای نیتریفیکاسیون و حذف آمونیاک
یکی از کاربردهای مهم Carrier Media، ایجاد بستر مناسب برای رشد باکتری های نیتریفایر است.
در فرآیند نیتریفیکاسیون، آمونیوم در مراحل زیستی به نیتریت و سپس نیترات تبدیل می شود:
NH₄⁺ → NO₂⁻ → NO₃⁻
باکتری های نیتریفایر نسبت به شرایط بهره‌ب رداری حساس‌تر از بسیاری از میکروارگانیسم های حذف کننده مواد آلی هستند.
به همین دلیل، در طراحی مدیای معلق برای نیتریفیکاسیون باید مواردی مانند:
- اکسیژن محلول؛
- دما؛
- pH؛
- قلیائیت؛
- بار آمونیاکی؛
- زمان ماند؛
- سطح مؤثر Carrier؛
- و ضخامت بیوفیلم
بررسی شوند.
در چنین کاربردی، فقط افزایش مقدار مدیا الزاماً باعث افزایش متناسب حذف آمونیاک نمی شود.
نقش پکینگ مدیا معلق در MBBR
MBBR یا Moving Bed Biofilm Reactor یکی از مهم ترین فرآیندهایی است که از Carrier Media متحرک استفاده می کند.
در MBBR، مدیا داخل راکتور قرار گرفته و به وسیله هوادهی یا سیستم اختلاط حرکت می کند.
فرآیند به صورت ساده شامل این مراحل است:
خروج پساب → تجزیه آلاینده ها → تشکیل و فعالیت بیوفیلم → تماس فاضلاب با مدیا → ورود فاضلاب
یکی از مزیت های مهم MBBR این است که زیست توده اصلی فرآیند به صورت بیوفیلم روی Carrier نگهداری می شود. بنابراین سیستم از نظر نگهداری زیست توده، رفتار متفاوتی با لجن فعال متعارف دارد.
در MBBR، مقدار و نوع Carrier، درصد پرشدگی و شرایط هیدرودینامیکی باید با هدف فرآیند هماهنگ باشند. پژوهش های جدید نیز تأکید می کنند که هیدرودینامیک، شکل مدیا، درصد پرشدگی، چگالی، تخلخل و نحوه اختلاط همگی در عملکرد MBBR نقش دارند.
پکینگ مدیا معلق در فرآیند IFAS
در IFAS یا Integrated Fixed-Film Activated Sludge، زیست توده معلق و زیست توده متصل به مدیا به صورت هم زمان در سیستم فعالیت می کنند.
به عبارت ساده:
لجن فعال + بیوفیلم روی مدیا = فرآیند IFAS
یکی از کاربردهای مهم IFAS، ارتقای ظرفیت تصفیه‌خانه های موجود است؛ به‌خصوص زمانی که افزایش ظرفیت با ساخت مخزن جدید دشوار یا پرهزینه باشد.
با افزودن Carrier به حوض هوادهی موجود می توان ظرفیت نگهداری زیست توده را افزایش داد؛ البته این کار نیازمند بررسی ظرفیت هوادهی، اختلاط، حجم مخزن، جداسازی جامدات و سایر اجزای فرآیند است.
سیستم هوادهی در راکتور دارای مدیای معلق
هوادهی در MBBR فقط برای تأمین اکسیژن نیست.
هوادهی باید دو وظیفه مهم را هم‌ز مان انجام دهد:
- انتقال اکسیژن مورد نیاز میکروارگانیسم ها
- ایجاد اختلاط کافی برای حرکت Carrier
اگر هوادهی کمتر از مقدار مورد نیاز باشد، مدیا ممکن است به خوبی حرکت نکند و برخی نواحی راکتور دچار اختلاط نامناسب شوند.
اگر هوادهی بیش از حد باشد نیز مصرف انرژی افزایش یافته و ممکن است نیروهای برشی بیش از اندازه ایجاد شود.
بنابراین طراحی سیستم هوادهی باید با مشخصات مدیا، هندسه مخزن و هدف تصفیه هماهنگ شود.
توزیع یکنواخت اکسیژن و اختلاط مناسب از عوامل اساسی عملکرد سیستم های بیولوژیکی هستند.
کاربرد پکینگ مدیا معلق در تصفیه فاضلاب صنعتی
پکینگ مدیا معلق می تواند در بسیاری از فرآیندهای تصفیه فاضلاب صنعتی مورد استفاده قرار گیرد؛ از جمله:
- صنایع غذایی؛
- صنایع لبنی؛
- کشتارگاه‌ها؛
- دامداری و فاضلاب سالن شیردوشی؛
- صنایع کاغذ و کارتن؛
- صنایع دارویی؛
- صنایع نفت و گاز؛
- صنایع شیمیایی؛
- و برخی فاضلاب های تولیدی با بار آلی بالا.
با این حال، فرآیند نهایی باید بر اساس آنالیز واقعی فاضلاب طراحی شود.
برای مثال فاضلاب صنایع لبنی ممکن است حاوی چربی، پروتئین، مواد شوینده و بار آلی بالا باشد و به همین دلیل انتخاب فرآیند پیش تصفیه مناسب پیش از مرحله بیولوژیکی اهمیت زیادی دارد.
انتخاب پکینگ مدیا معلق بر اساس چه پارامترهایی انجام می شود؟
برای انتخاب Carrier مناسب بهتر است حداقل پارامترهای زیر بررسی شوند:
| پارامتر | اهمیت در طراحی |
|---|---|
| سطح ویژه اسمی | نشان دهنده سطح هندسی مدیا |
| سطح ویژه مؤثر | معیار مهم‌تر برای ظرفیت واقعی رشد بیوفیلم |
| درصد پرشدگی | تعیین کننده مقدار Carrier در راکتور |
| چگالی | مؤثر بر رفتار حرکتی مدیا |
| جنس پلیمر | مؤثر بر دوام و مقاومت شیمیایی |
| هندسه | مؤثر بر اختلاط و تشکیل بیوفیلم |
| تخلخل | مؤثر بر سطح محافظت شده |
| ابعاد | مؤثر بر حرکت و نگهداری Carrier |
| مقاومت مکانیکی | مؤثر بر عمر کاری |
| شرایط فاضلاب | تعیین کننده قابلیت استفاده |
| هدف تصفیه | BOD، COD، آمونیاک یا نیتروژن |
| سیستم هوادهی | تعیین کننده اختلاط و تأمین اکسیژن |
قیمت پکینگ مدیا معلق
قیمت پکینگ مدیا معلق فقط به وزن یا حجم محصول وابسته نیست.
عوامل مهم عبارت اند از:
- نوع و هندسه مدیا
- جنس و گرید مواد اولیه
- سطح ویژه
- سطح ویژه مؤثر
- وزن مخصوص
- کیفیت ساخت
- مقاومت مکانیکی
- حجم سفارش
- بسته‌بندی و حمل
- شرایط بازار مواد اولیه
- نیاز پروژه به نوع خاص Carrier
بنابراین برای استعلام قیمت دقیق، بهتر است علاوه بر حجم مورد نیاز، اطلاعاتی مانند ظرفیت تصفیه، حجم راکتور، نوع فاضلاب و فرآیند موردنظر نیز ارائه شود.
جهت مشاوره و استعلام قیمت انواع پکینگ مدیا معلق با کارشناسان شرکت کیمیازیست در تماس باشید.
تولید پکینگ مدیا معلق
شرکت کیمیا زیست در زمینه ساخت پکینگ مدیا معلق با سطح ویژه 540 و از نوع کالدنس 3 فعال می باشد. پکینگ مدیا معلق تولید شرکت کیمیا زیست با مواد اولیه درجه یک پلی اتیلن با چگالی بالا (HDPE) تهیه و تولید می گردد.
سوالات متداول درباره پکینگ مدیا معلق
پکینگ مدیا معلق چیست؟
پکینگ مدیا معلق قطعاتی است که داخل راکتور بیولوژیکی قرار گرفته و در فاضلاب حرکت می کند. سطح آن محل رشد بیوفیلم و استقرار میکروارگانیسم های تصفیه کننده است.
تفاوت پکینگ مدیا معلق و شناور چیست؟
در بسیاری از متون فنی فارسی، «پکینگ مدیا معلق» و «پکینگ مدیا شناور» برای Carrierهای متحرک MBBR به صورت مترادف استفاده می شوند. معیار اصلی، نحوه عملکرد مدیا در راکتور و تشکیل بیوفیلم روی آن است.
درصد پرشدگی مناسب پکینگ مدیا چقدر است؟
درصد پرشدگی مقدار ثابتی برای تمام پروژه ها نیست و باید بر اساس فرآیند، نوع مدیا، بار آلودگی و شرایط اختلاط تعیین شود. استفاده از درصد پرشدگی بیش از حد می‌تواند اختلاط را دشوار کند.
آیا هرچه سطح ویژه مدیا بیشتر باشد بهتر است؟
خیر. سطح ویژه مؤثر، تخلخل، هندسه، قابلیت حرکت، مقاومت مکانیکی و شرایط تشکیل بیوفیلم نیز باید بررسی شوند.
پکینگ مدیا معلق در MBBR چه نقشی دارد؟
Carrier به عنوان بستر رشد بیوفیلم عمل می کند و امکان نگهداری زیست توده فعال در راکتور را افزایش می دهد.
آیا از پکینگ مدیا معلق در IFAS استفاده می‌شود؟
بله. در IFAS، مدیا در کنار زیست توده معلق لجن فعال استفاده می شود و می تواند ظرفیت نگهداری زیست توده و عملکرد بخش بیولوژیکی را افزایش دهد.
آیا پکینگ مدیا برای حذف آمونیاک مناسب است؟
بله، در شرایط طراحی مناسب می تواند محیط مناسبی برای رشد باکتری های نیتریفایر ایجاد کند. با این حال حذف آمونیاک به DO، دما، pH، قلیائیت، بار آمونیاکی، سطح مؤثر مدیا و سایر شرایط فرآیند وابسته است.
آیا پکینگ مدیا معلق نیاز به هوادهی دارد؟
در MBBR هوازی معمولاً هوادهی هم برای تأمین اکسیژن و هم برای حرکت و اختلاط Carrier استفاده می شود. در کاربردهای دیگر، روش اختلاط می تواند متفاوت باشد.
قیمت پکینگ مدیا معلق چگونه محاسبه می‌شود؟
قیمت به نوع مدیا، جنس، سطح ویژه، کیفیت ساخت، مقدار سفارش و شرایط بازار وابسته است. برای برآورد دقیق‌تر باید حجم مدیا و مشخصات فرآیند مشخص باشد.
آیا می توان پکینگ مدیا را به تصفیه خانه موجود اضافه کرد؟
در بسیاری از پروژه ها امکان ارتقای تصفیه خانه موجود با استفاده از مدیا وجود دارد، اما ظرفیت هوادهی، حجم مخزن، اختلاط، توری نگهدارنده و تجهیزات جانبی باید قبل از اجرا بررسی شوند.
برای انتخاب پکینگ مدیا چه اطلاعاتی لازم است؟
حداقل اطلاعات مورد نیاز شامل دبی فاضلاب، BOD، COD، TSS، NH4-N، TN، دما، pH، هدف تصفیه، حجم راکتور و استاندارد خروجی موردنظر است.
آیا کیمیا زیست پکینگ مدیا معلق تأمین می‌کند؟
بله. کیمیا زیست در زمینه طراحی سیستم های تصفیه فاضلاب و تأمین تجهیزات و اجزای مورد استفاده در فرآیندهای تصفیه فعالیت دارد و انتخاب مدیا می تواند متناسب با مشخصات پروژه انجام شود.
