اسکرو کانوایر چیست
اسکرو کانوایر Screw Conveyor یا نوار نقاله های پیچی یا نوار نقاله های حلزونی برای انتقال، فشرده سازی و جداسازی لجن جامد-مایع در فرآیندهای پیش تصفیه فاضلاب طراحی شده اند. این نوار نقاله ها که از جنس فولاد ضد زنگ ST 304، ST 316 یا فولاد کربنی ساخته می شوند، مقاومت ساختاری بالایی دارند و حتی در محیط های بسیار دشوار، عمر طولانی را تضمین می کنند.
این نوار نقاله های پیچی به لطف طراحی مدولار و جمع و جورشان، برای فضاهای محدود ایده آل هستند و می توانند بدون نیاز به کارهای عمرانی پیچیده نصب شوند. عملکرد مداوم آنها، جابجایی کارآمد و بدون گرفتگی لجن، کاهش زمان از کارافتادگی و بهبود عملکرد کل تصفیه خانه را تضمین میکند.
انواع اسکرو کانوایر
اسکرو کانوایر با شفت:
این نوع نوار نقاله های پیچی از یک پیچ با شفت مرکزی ساخته شده اند که از یک طرف مستقیماً به واحد محرک و از طرف دیگر به یاتاقان متصل است. آنها برای حمل مواد جامد و نیمه جامد مناسب هستند. نوار نقاله های پیچی با شفت، طیف گسترده ای از مواد را از مخازن یا قیف ها با سرعت جریان ثابت و کنترل شده جابجا می کنند. یک یا چند پیچ مخروطی یا گام متغیر، مواد را با سرعت مورد نیاز منتقل می کنند. نوار نقاله های پیچی در انواع مختلفی برای مطابقت با مواد و کاربردهای خاص موجود هستند.
اسکرو کانوایر بدون شفت:

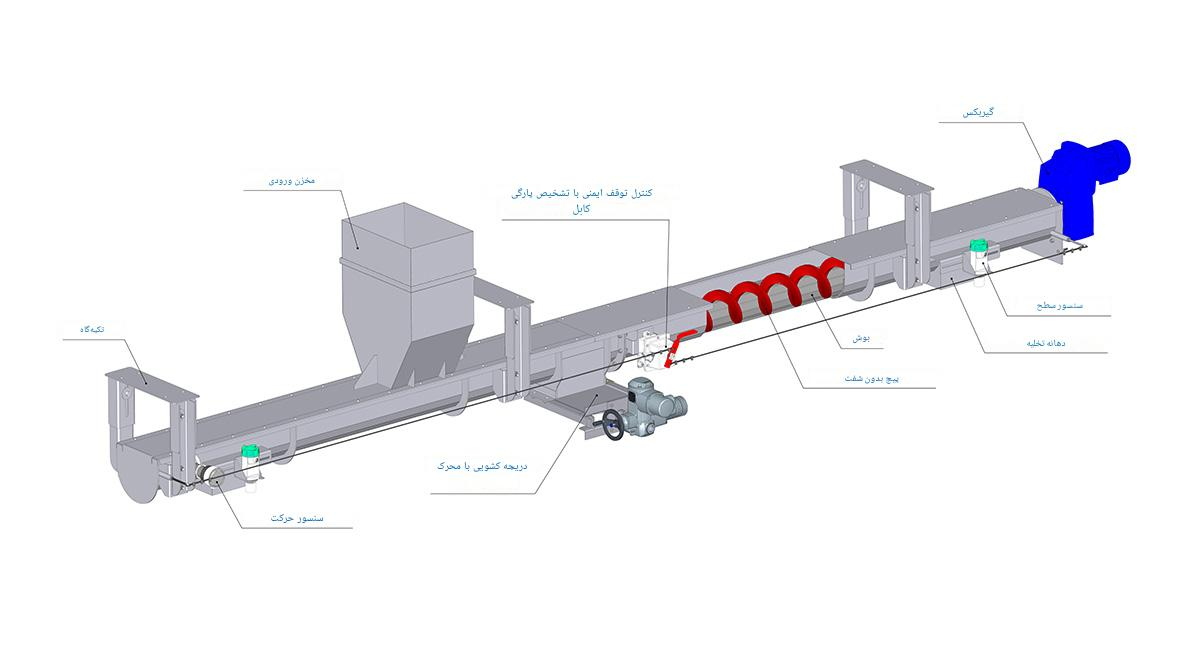

نوار نقاله های پیچی بدون شفت: نوار نقاله های پیچی بدون شفت از یک پیچ بدون شفت ساخته شدهاند که روی یک پوشش پلی اتیلنی درون یک ناودان قرار می گیرد و دارای قیف ورودی و ناودان های خروجی است. این نوار نقاله ها در کاربردهایی استفاده می شوند که اندازه ذرات بزرگ است و به دلیل عدم وجود لوله مرکزی نیازی به یاتاقان های آویز ندارند.
نوار نقاله های پیچی بدون شفت، شفت مرکزی را حذف می کنند و سرعت پر شدن بسیار بالاتری را فراهم می کنند که منجر به دور موتور کمتر، انتقال کارآمدتر و در نتیجه سایش کمتر می شود. عدم وجود شفت، حمل مواد چسبنده ای را که معمولاً حمل آنها توسط نوار نقاله های پیچی دارای شفت دشوار است، امکان پذیر می سازد. بدون شفت، نیازی به یاتاقان های میانی یا انتهایی نیست.
آستر ناودانی، سطح یاتاقان قابل تعویض مارپیچ است. تنها یاتاقان های ماشینکاری شده در یک نوار نقاله بدون شفت، در گیربکس قرار دارند. این امر امکان اتصال مستقیم را فراهم می کند و انعطاف پذیری طراحی چیدمان را بهینه می کند.

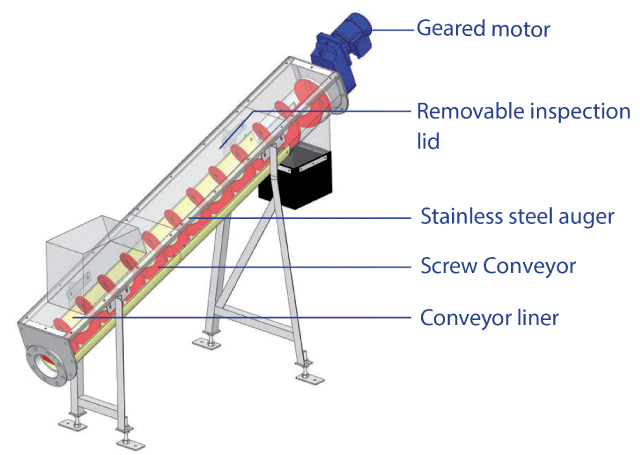

اتصالات سر به سر و جانبی که در نوار نقاله های پیچی دارای شفت امکانپذیر نیست، راهحل های رایج موجود در طراحی بدون شفت هستند. قسمت پایین ناودان، جایی که مارپیچ بدون شفت در داخل آن قرار می گیرد، توسط یک پوشش مقاوم در برابر سایش از جنس HDPE (پلی اتیلن با چگالی بالا) محافظت می شود. نوار نقاله های حلزونی عمدتاً از قیف ورودی، ناودان خروجی، ناودان، مارپیچ، شفت، پایه های نگهدارنده و واحد محرک تشکیل شده اند.
نحوه کار اسکرو کانوایر
اسکرو کانوایر یا نقاله مارپیچی از یک محور مرکزی (شفت) یا در مدل های بدون شفت، از یک مارپیچ انعطاف پذیر تشکیل شده است که درون یک محفظه لوله ای یا ناودانی قرار می گیرد. با چرخش مارپیچ، مواد جامد یا نیمه جامد در امتداد طول دستگاه حرکت کرده و از نقطه ورودی به سمت خروجی منتقل می شوند.
مراحل عملکرد اسکرو کانوایر به این صورت است:
- ورود مواد: مواد از طریق قیف یا ورودی دستگاه وارد محفظه اسکرو می شوند.
- چرخش مارپیچ: الکتروموتور، نیروی چرخشی را از طریق گیربکس به شفت و مارپیچ منتقل می کند.
- حرکت مواد: پره های مارپیچی هنگام چرخش، مواد را به سمت جلو هل می دهند. در واقع مارپیچ مانند یک پیچ بزرگ عمل کرده و مواد را در طول مسیر جابهجا می کند.
- انتقال در طول دستگاه: با ادامه چرخش، مواد به صورت پیوسته یا نیمه پیوسته به سمت انتهای اسکرو منتقل می شوند.
- تخلیه: مواد از طریق خروجی تعبیه شده در انتهای دستگاه یا در نقاط مشخصی از مسیر تخلیه می شوند.
در تصفیه خانه های فاضلاب، اسکرو کانوایر میتواند برای انتقال موادی مانند لجن آبگیری شده، کیک لجن، مواد جامد حاصل از آشغال گیر و پسماندهای آبگیری شده استفاده شود. در این کاربردها، انتخاب قطر مارپیچ، دور چرخش، طول کانوایر، جنس بدنه و مارپیچ و توان موتور باید متناسب با دبی و ویژگی های ماده انتقالی انجام شود.
کاربردهای اسکرو کانوایر
اسکرو کانوایر Screw Conveyor یا نوار نقاله مارپیچی یکی از پرکاربردترین تجهیزات انتقال مواد در صنایع مختلف است که برای جا به جایی مواد جامد، نیمه جامد، لجن و برخی مواد خمیری به کار می رود. این تجهیز به دلیل ساختار ساده، قابلیت آب بندی مناسب و امکان انتقال مواد در مسیرهای افقی، شیبدار و تا حدودی عمودی، در بسیاری از فرآیندهای صنعتی مورد استفاده قرار می گیرد.
1- صنعت تصفیه فاضلاب
2- صنعت دامداری و کشاورزی
3- صنایع غذایی
4- صنایع سیمان و مصالح ساختمانی
5- صنایع شیمیایی و پتروشیمی
7- صنایع معدنی
8- صنایع بازیافت
8- نیروگاه ها
9- صنایع چوب و کاغذ
10- صنایع دارویی و آرایشی
11- کارخانههای خوراک دام و طیور
12- صنایع قند و شکر
13- صنایع پلاستیک
14- صنایع تولید انرژی زیستی (Biogas)
نقش اسکرو کانوایر در انتقال لجن و پسماندهای صنعتی
اسکرو کانوایر یا نوار نقاله مارپیچی یکی از تجهیزات پرکاربرد در صنایع مختلف است که برای انتقال مواد جامد، نیمهجامد، لجنهای آبگیری شده و پسماندهای صنعتی استفاده می شود. این تجهیز با استفاده از یک مارپیچ دوار، مواد را در مسیر مشخص جابهجا می کند و می تواند به صورت افقی، شیب دار یا عمودی طراحی شود.
در سیستم های تصفیه آب و فاضلاب، اسکرو کانوایر نقش مهمی در انتقال لجن خروجی از تجهیزات آبگیری، مواد جمعآوری شده توسط آشغال گیر و سایر مواد جامد دارد. استفاده از این تجهیز می تواند انتقال مواد را مکانیزه کرده و نیاز به حمل و نقل دستی را کاهش دهد.
کاربرد اسکرو کانوایر در تصفیه خانه های فاضلاب
در تصفیه خانه های فاضلاب صنعتی و بهداشتی، مواد جامد و لجن در بخش های مختلف فرایند تولید می شوند. اسکرو کانوایر می تواند این مواد را از محل تولید به واحدهای ذخیره، دفع، خشک سازی یا بارگیری منتقل کند.
برخی از مهم ترین کاربردهای اسکرو کانوایر در تصفیه فاضلاب عبارتاند از:
- انتقال لجن آبگیری شده از فیلترپرس
- انتقال کیک لجن خروجی از دستگاه اسکروپرس
- جابهجایی لجن خروجی از سانتریفیوژ
- انتقال مواد جمعآوری شده توسط آشغال گیر
- انتقال شن و مواد ته نشین شده
- انتقال مواد جامد حاصل از واحدهای دانه گیری
- انتقال مواد افزودنی پودری مانند آهک، پلیمر و مواد شیمیایی
مزایای اسکرو کانوایر
استحکام ساختاری بالا: مواد با کیفیت بالا، مقاوم در برابر خوردگی و اکسیداسیون
عملکرد مقرون به صرفه: انتقال لجن بهینه و حداقل نگهداری
عملکرد بدون گرفتگی: طراحی پیوسته، موانع و گرفتگی ها را کاهش می دهد
نصب آسان: نیازی به کارهای عمرانی یا زیرساخت های بزرگ نیست
یکپارچه سازی انعطافپذیر: سازگار با هر پیکربندی خط تصفیه فاضلاب
نگهداری کم: تجهیزات قابل اعتماد با عمر مفید طولانی
قیمت اسکرو کانوایر
قیمت اسکرو کانوایر یا ماردون یا انتقال دهنده حلزونی به عوامل متعددی بستگی دارد. از آنجایی که این تجهیزات معمولاً در محیط های خورنده (رطوبت بالا، گازهای اسیدی) و با مواد سایشی (ماسه، شن) کار می کنند، متریال و کیفیت ساخت نقش بسیار مهمی در قیمت نهایی دارند.
1- جنس مواد سازنده (متریال)
2- ابعاد و ظرفیت
3- نوع ساختار (با یا بدون محور و شفت)
4- الکتروموتور و گیربکس
5- متعلقات و آپشن ها
جهت مشاوره و استعلام قیمت انواع اسکرو کانوایر با کارشناسان شرکت کیمیا زیست در ارتباط باشید.
ساخت اسکرو کانوایر
شرکت کیمیا زیست در زمینه طراحی و ساخت انواع نوار نقاله حلزونی با توجه به نیاز کارفرمای محترم و نوع ماده مورد نیاز به جابه جایی فعالیت می نماید.
