رکتیفایر چیست

رکتیفایر Rectifier دستگاهی الکترونیکی است که برق متناوب ورودی (معمولاً 220 یا 380 ولت AC) را به برق مستقیم (DC) تبدیل می‌ کند تا جریان لازم برای انجام واکنش‌ های الکترولیز در بین الکترودها فراهم شود.

به بیان ساده:

AC → Rectifier → DC → Electrodes → Electrocoagulation Process

رکتیفایر در سیستم‌ های انعقاد الکتریکی تصفیه فاضلاب

رکتیفایر یکی از مهم‌ ترین تجهیزات در سامانه‌ های انعقاد الکتریکی (Electrocoagulation) یا (EC) محسوب می‌ شود. وظیفه اصلی این دستگاه، تبدیل جریان متناوب شبکه برق (Alternating Current) یا (AC) به جریان مستقیم Direct Current یا DC با ولتاژ و شدت جریان قابل کنترل است. در فرآیند انعقاد الکتریکی، بدون وجود جریان مستقیم، واکنش‌ های الکتروشیمیایی لازم برای انحلال آند و تشکیل منعقد کننده‌ های فلزی انجام نمی‌ شود؛ بنابراین این دستگا قلب سیستم تغذیه الکتریکی راکتور EC به شمار می‌ رود.

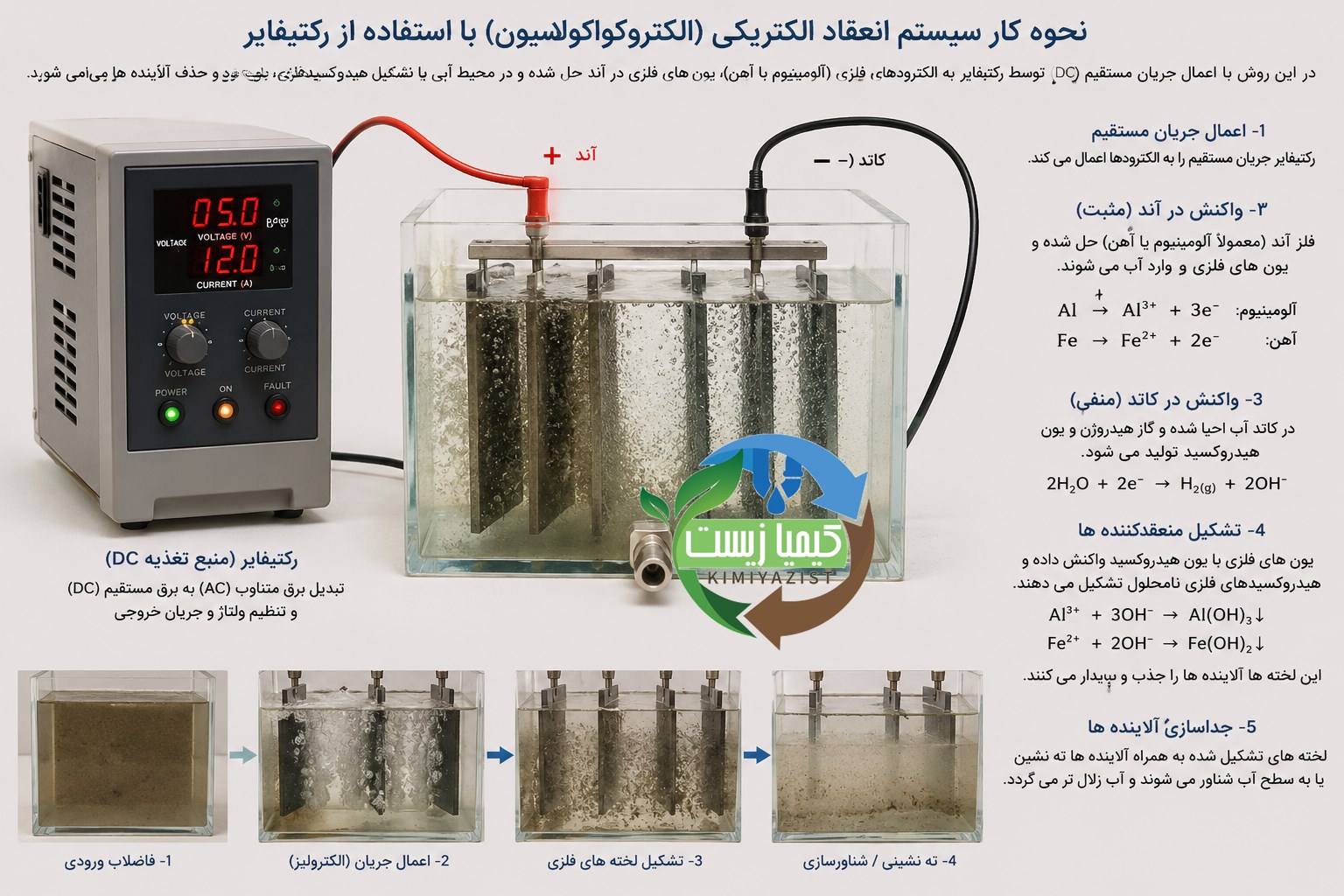

اساس کار رکتیفایر

Rectifier منبع تغذیه‌ ای است که برق متناوب (AC) شبکه را به برق مستقیم (DC) تبدیل می‌ کند تا واکنش‌ های الکتروشیمیایی در راکتور انعقاد الکتریکی انجام شوند. کیفیت و پایداری جریان خروجی رکتیفایر تأثیر مستقیمی بر راندمان حذف آلاینده‌ ها، مصرف انرژی و عمر الکترودها دارد.

مرحله اول: ورود برق AC

برق شبکه (220 یا 380 ولت AC) وارد دستگاه می‌ شود.

مرحله دوم: تبدیل به جریان مستقیم

دستگاه توسط مدار یکسو ساز، برق متناوب را به جریان مستقیم (DC) تبدیل می‌ کند. سپس مقدار ولتاژ و جریان توسط مدار کنترل تنظیم می‌ شود.

مرحله سوم: انتقال جریان به الکترودها

جریان DC به دو الکترود منتقل می‌ شود:

• آند (مثبت)
• کاتد (منفی)

مرحله چهارم: انحلال آند

در آند فلز به یون تبدیل می‌ شود.

اگر آند آلومینیو می باشد:

Al→Al3++3e−

اگر آند آهنی باشد:

Fe→Fe2++2e−

این یون‌ ها همان ماده منعقدکننده را تولید می‌ کنند.

مرح پنجم: واکنش در کاتد

در کاتد، آب تجزیه می‌ شود.

2H2​O+2e−→H2​+2OH−

نتیجه:

• تولید گاز هیدروژن
• تولید یون هیدروکسید

مرحله ششم: تشکیل منعقد کننده

یون‌ های فلزی با یون هیدروکسید واکنش داده و ترکیبات زیر را تشکیل می‌ دهند:

• Al(OH)₃
• Fe(OH)₃

این ترکیبات دارای سطح ویژه بسیار بالا هستند و مانند منعقدکننده‌ های شیمیایی عمل می‌ کنند.

مرحله هفتم: حذف آلاینده‌ ها

لخته‌ های تشکیل‌ شده آلاینده‌ ها را جذب کرده و از طریق ته‌ نشینی یا شناورسازی حذف می‌ کنند.

نقش رکتیفایر در سیستم انعقاد الکتریکی

در فرآیند انعقاد الکتریکی، الکترودهای فلزی (معمولاً آلومینیوم یا آهن) به قطب‌ های مثبت و منفی رکتیفایر متصل می‌ شوند. با اعمال جریان مستقیم:

در آند  (Anode)

فلز حل شده و یون‌های فلزی آزاد می‌ شوند.

برای آلومینیوم:

Al→Al3++3e−

برای آهن:

Fe→Fe2++2e−

در کاتد (Cathode)

آب احیا شده و گاز هیدروژن تولید می‌ شود.

2H2​O+2e−→H2​+2OH−

سپس یون‌ های فلزی با یون هیدروکسید واکنش داده و منعقدکننده‌ های بسیار مؤثری مانند موارد زیر تشکیل می‌ شوند:

• Al(OH)₃
• Fe(OH)₂
• Fe(OH)₃

این ترکیبات باعث حذف می شوند:

• کدورت
• رنگ
• COD
• BOD
• فسفر
• فلزات سنگین
• روغن و گریس
• میکروارگانیسم‌ ها

انواع رکتیفایر مورد استفاده در تصفیه‌ خانه‌ ها

۱- رکتیفایر دیودی (Diode Rectifier)

۲- رکتیفایر تریستوری (SCR Rectifier)

۳- رکتیفایر سوئیچینگ (Switch Mode Rectifier)

معیارهای انتخاب رکتیفایر

• ظرفیت تصفیه (m³/day)
• سطح کل الکترودها
• چگالی جریان طراحی (A/m²)
• هدایت الکتریکی فاضلاب (Electrical Conductivity)
• نوع الکترود (آهن یا آلومینیوم)
• ساعات کارکرد روزانه
• شرایط محیطی و درجه حفاظت (IP)
• امکان کنترل خودکار و ثبت داده‌ ها

مزایا و معایب رکتیفایر

مزایا

• تأمین جریان مستقیم پایدار
• قابلیت تنظیم دقیق ولتاژ و جریان
• افزایش راندمان فرآیند انعقاد الکتریکی
• کاهش مصرف انرژی در صورت استفاده از کنترل هوشمند
• قابلیت اتصال به PLC و سیستم‌ های اسکادا (SCADA)
• افزایش عمر الکترودها با امکان تغییر خودکار پلاریته

معایب

• هزینه اولیه نسبتاً بالا در ظرفیت‌ های زیاد
• تولید گرما و نیاز به سیستم خنک‌ کننده
• حساسیت به نوسانات برق در صورت نبود تجهیزات حفاظتی
• نیاز به نگهداری دوره‌ ای فن‌ ها، اتصالات و قطعات قدرت

قیمت رکتیفایر

قیمت (Rectifier) در سیستم‌ های تصفیه فاضلاب، به‌ ویژه در فرآیندهای انعقاد الکتریکی (Electrocoagulation – EC)، الکترواکسیداسیون (Electrooxidation – EO)، الکتروفلوتاسیون (Electroflotation – EF) و سایر فرآیندهای الکتروشیمیایی، به عوامل متعددی بستگی دارد.

۱. ظرفیت جریان خروجی (Output Current)

۲. ولتاژ خروجی

۳. توان خروجی (Power Rating)

۴. نوع تکنولوژی رکتیفایر

۵. دقت کنترل جریان و ولتاژ

۶. میزان ریپل خروجی (Ripple)

۷. نوع سیستم خنک‌ کننده

۸. کلاس حفاظتی (IP)

۹. جنس تابلو و بدنه

۱۰. سیستم کنترل

۱۱. قابلیت ارتباط با سیستم اتوماسیون

۱۲. کیفیت قطعات الکترونیکی

۱۳. سیستم‌ های حفاظتی

۱۴. نوع تغذیه ورودی

۱۵. راندمان انرژی

۱۶. شرایط محیط نصب

۱۷. برند و کشور سازنده

جهت مشاوره و استعلام قیمت انواع سیستم رکتیفایر (Rectifier) با کارشناسان شرکت کیمیا زیست در ارتباط باشید.

ساخت رکتیفایر

شرکت کیمیا زیست در زمینه طراحی و ساخت انواع سیستم رکتیفایر با توجه به نیاز کارفرمای محترم و نوع سیستم تصفیه فاضلاب فعالیت می نمیاد.
